ОБЩАЯ ЧАСТЬ
Гидрораспределитель контролирует давление, величину и направление подачи в гидравлическом контуре.
Основными компонентами являются основной предохранительный клапан, перегрузочный предохранительный клапан, клапан-сумматор потоков, антидрейфовый клапан, клапан управления подачей, рекуперативный клапан, рекуперативный клапан копания, клапан блокировки опускания стрелы с дозированным управлением, перепускной отсечной клапан и золотники. Золотники приводятся в действие давлением управления. Что касается золотников, в 4-золотниковом блоке гидрораспределителя золотники правой гусеницы, ковша, стрелы 1 и рукояти 2 располагаются в таком порядке, в каком они видны со стороны передней части машины. В 5-золотниковом блоке золотники левой гусеницы, дополнительного рабочего оборудования, стрелы 2, рукояти 1 и вращения поворотной части расположены в таком порядке, в каком они видны со стороны передней части машины.

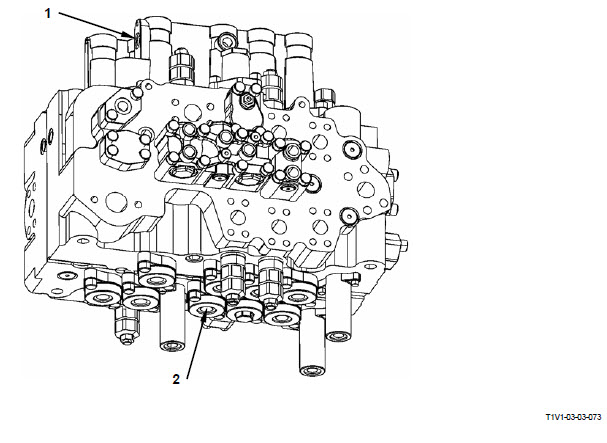

ГИДРОРАСПРЕДЕЛИТЕЛЬ
ГИДРОРАСПРЕДЕЛИТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ
1 - Датчик давления (движение рукояти к стреле)
2 - Датчик давления (подъем стрелы)
3 - Датчик давления (вращение поворотной части)
4 - Датчик давления (передвижение)
Гидрораспределитель верхней секции стрелы
(Только для машин с 2-секционной стрелой)
БЛОК ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ
МЕХАНИЗМ ПЕРЕДВИЖЕНИЯ
1 - Блок электромагнитных клапанов SC
2 - Блок электромагнитных клапанов SF
3 - Блок электромагнитных клапанов SI
4 - Блок электромагнитных клапанов SG
5 - Разгруженный клапан
6 - Предохранительный клапан контура передвижения
Схема гидрораспределителя
4-золотниковый блок
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37 - Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
5-золотниковый блок
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37 - Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
ПРИМЕЧАНИЕ: Встроенный в гидрораспределитель клапан-сумматор потоков дополнительного рабочего оборудования (5) не используется для управления машиной.
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37- Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37- Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37- Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37- Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
1 - Обратный клапан нагрузки (параллельный контур левого механизма передвижения)
2 - Обратный клапан (контур основного предохранительного клапана)
3 - Основной предохранительный клапан
4 - Обратный клапан (контур клапана-сумматора потоков дополнительного рабочего оборудования)
5 - Клапан-сумматор потоков дополнительного рабочего оборудования
6 - Обратный клапан (контур клапана-сумматора потоков)
7 - Клапан-сумматор потоков
8 - Обратный клапан нагрузки (Дроссель) (Ковш)
9 - Обратный клапан (контур основного предохранительного клапана)
10 - Клапан управления подачей в контур ковша (тарельчатый клапан)
11 - Клапан управления подачей в контур ковша (золотниковый клапан)
12 - Рекуперативный клапан ковша
13 - Перегрузочный предохранительный клапан (ковш: штоковая полость)
14 - Перегрузочный предохранительный клапан (ковш: поршневая полость)
15 - Клапан управления подачей в контур стрелы (тарельчатый клапан)
16 - Клапан блокировки опускания стрелы
17 - Клапан управления подачей в контур стрелы (золотниковый клапан)
18 - Перегрузочный предохранительный клапан (стрела: поршневая полость)
19 - Антидрейфовый клапан стрелы (обратный клапан)
20 - Перегрузочный предохранительный клапан (стрела: штоковая полость)
21 - Рекуперативный клапан стрелы
22 - Антидрейфовый клапан стрелы (золотниковый клапан)
23 - Клапан управления подачей в контур рукояти 2 (золотниковый клапан)
24 - Обратный клапан нагрузки (последовательный контур рукояти 2)
25 - Перепускной отсечной клапан
26 - Клапан управления подачей в контур рукояти 2 (тарельчатый клапан)
27 - Рекуперативный клапан рукояти
28 - Рекуперативный клапан копания
29 - Обратный клапан нагрузки (рекуперативный контур копания)
30 - Клапан управления подачей в контур рукояти 1 (тарельчатый клапан)
31 - Обратный клапан нагрузки (контур механизма вращения поворотной части)
32 - Клапан управления подачей в контур рукояти 1 (золотниковый клапан)
33 - Обратный клапан нагрузки (рекуперативный контур рукояти)
34 - Антидрейфовый клапан рукояти (золотниковый клапан)
35 - Перегрузочный предохранительный клапан (рукоять: поршневая полость)
36 - Антидрейфовый клапан рукояти (обратный клапан)
37- Перегрузочный предохранительный клапан (рукоять: штоковая полость)
38 - Обратный клапан (рекуперативный контур копания)
39 - Обратный клапан нагрузки (параллельный контур стрелы 2)
40 - Обратный клапан нагрузки (параллельный контур дополнительного рабочего оборудования/контур объединения потоков)
41 - Обратный клапан нагрузки (последовательный контур левого механизма передвижения)
Схема клапана управления второй секцией стрелы (2-секционная стрела)
1 - Обратный клапан нагрузки (Последовательный контур второй секции стрелы)
2 - Перегрузочный предохранительный клапан (Гидроцилиндр второй секции стрелы: Штоковая полость)
3 - Перегрузочный предохранительный клапан (Гидроцилиндр второй секции стрелы: Поршневая полость)
4 - Обратный клапан нагрузки (Параллельный контур второй секции стрелы)
КАНАЛЫ УПРАВЛЕНИЯ (Гидрораспределитель системы управления)
Сторона клапана управления
|
Наименование канала |
Сообщение |
Примечание |
|
Канал A |
Правый клапан управления |
Давление управления подъёмом стрелы |
|
Канал B |
Правый клапан управления |
Давление управления опусканием стрелы |
|
Канал C |
Левый клапан управления |
Давление управления движением рукояти от стрелы |
|
Канал D |
Левый клапан управления |
Давление управления движением рукояти к стреле |
|
Канал E |
Левый клапан управления |
Давление управления вращением поворотной части влево |
|
Канал F |
Левый клапан управления |
Давление управления вращением поворотной части вправо |
|
Канал G |
Правый клапан управления |
Давление управления движением ковша к рукояти |
|
Канал H |
Правый клапан управления |
Давление управления движением ковша от рукояти |
|
Канал I |
Клапан управления передвижением |
Давление управления движением левой гусеницы вперёд |
|
Канал J |
Клапан управления передвижением |
Давление управления движением левой гусеницы назад |
|
Канал K |
Клапан управления передвижением |
Давление управления движением правой гусеницы вперёд |
|
Канал L |
Клапан управления передвижением |
Давление управления движением правой гусеницы назад |
|
Канал M |
Клапан управления дополнительным рабочим оборудованием |
Давление управления открыванием дополнительного рабочего оборудования |
|
Канал N |
Клапан управления дополнительным рабочим оборудованием |
Давление управления закрыванием дополнительного рабочего оборудования |
|
Канал SA |
Регулятор насоса 1 |
Давление управления насосом 1 |
|
Канал SB |
Регулятор насоса 2 |
Давление управления насосом 2 |
|
Канал PI |
Клапан блокировки системы управления |
Давление в первичном контуре управления |
|
Канал PH |
- |
Заглушка |
|
Канал SH |
Стояночный тормоз привода вращения поворотной части |
Давление выключения тормоза |
|
Канал DF |
Гидробак |
Слив в гидробак |
Со стороны гидрораспределителя
|
Наименование канала |
Сообщение |
Примечание |
|
Канал 1 |
Гидрораспределитель |
Давление управления подъёмом стрелы |
|
Канал 2 |
Гидрораспределитель |
Давление управления опусканием стрелы |
|
Канал 3 |
Гидрораспределитель |
Давление управления движение рукояти от стрелы |
|
Канал 4 |
Гидрораспределитель |
Давление управления движение рукояти к стреле |
|
Канал 5 |
Гидрораспределитель |
Давление управления вращением поворотной части влево |
|
Канал 6 |
Гидрораспределитель |
Давление управления вращением поворотной части вправо |
|
Канал 7 |
Гидрораспределитель |
Давление управления движением ковша к рукояти |
|
Канал 8 |
Гидрораспределитель |
Давление управления движением ковша от рукояти |
|
Канал 9 |
Гидрораспределитель |
Давление управления движением левой гусеницы вперёд |
|
Канал 10 |
Гидрораспределитель |
Давление управления движением левой гусеницы назад |
|
Канал 11 |
Гидрораспределитель |
Давление управления движением правой гусеницы вперёд |
|
Канал 12 |
Гидрораспределитель |
Давление управления движением правой гусеницы назад |
|
Канал 13 |
Гидрораспределитель |
Давление управления открыванием дополнительного рабочего оборудования |
|
Канал 14 |
Гидрораспределитель |
Давление управления закрыванием дополнительного рабочего оборудования |
|
Канал SE |
Гидрораспределитель |
Давление управления клапаном управления подачей в контур рукояти 1 |
|
Канал SM |
Гидробак |
Слив в гидробак |
|
Канал SN |
- |
Заглушка |
|
Канал SP |
Гидробак |
Слив в гидробак |
|
Канал SL |
Гидрораспределитель |
Давление управления клапаном-сумматором потоков |
|
Канал SK |
Гидрораспределитель |
Давление управления клапаном управления подачей в контур ковша |
|
Машина с 2-секционной стрелой |
||
|
Канал SP |
Клапан управления позиционированием |
Давление во вторичном контуре управления |
|
Машина с установленным дополнительным рабочим оборудованием (Бетоноизмельчители 1- 5 и бетоно- ломы 1 - 5) |
||
|
Канал SM |
Электромагнитный клапан объединения потоков в контуре дополнительного рабочего оборудования |
Давление управления клапаном объединения потоков в контуре дополнительного рабочего оборудования |
|
Канал SP |
Электромагнитный клапан объединения потоков в контуре дополнительного рабочего оборудования |
Давление управления насосом 1 |
Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации
пишите info@mobile-mechanics.ru
звоните 8 929 5051717
8 926 5051717
