Неисправность в системе управления
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11301-3 |
Ненормальное высокое напряжение на датчике давления управления вращением поворотной части |
Напряжение: Не ниже 4,75 В |
Управление в рекуперативном контуре рукояти Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором вращения поворотной части |
|
11301-4 |
Ненормальное низкое напряжение на датчике давления управления вращением поворотной части |
Напряжение: Не выше 0,25 В |
Управление в рекуперативном контуре рукояти Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором вращения поворотной части |
|
11302-3 |
Ненормальное высокое напряжение на датчике давления управления подъёмом стрелы |
Напряжение: Не ниже 4,75 В |
Управление режимом НР (Высокой мощности) Управление в рекуперативном контуре рукояти Управление в рекуперативном контуре копания Автоматическое управление мощностью при подъёме Управление подачей в контур дополнительного рабочего оборудования |
|
11302-4 |
Ненормальное низкое напряжение на датчике давления управления подъёмом стрелы |
Напряжение: Не выше 0,25 В |
Управление режимом НР (Высокой мощности) Управление в рекуперативном контуре рукояти Управление в рекуперативном контуре копания Автоматическое управление мощностью при подъёме Управление подачей в контур дополнительного рабочего оборудования |
|
11303-3 |
Ненормальное высокое напряжение на датчике давления управления движением рукояти к стреле |
Напряжение: Не ниже 4,75 В |
Управление режимом НР (Высокой мощности) Управление в рекуперативном контуре рукояти Управление в рекуперативном контуре копания Автоматическое управление мощностью при подъёме |
|
11303-4 |
Ненормальное низкое напряжение на датчике давления управления движением рукояти к стреле |
Напряжение: Не выше 0,25 В |
Управление режимом НР (Высокой мощности) Управление в рекуперативном контуре рукояти Управление в рекуперативном контуре копания Автоматическое управление мощностью при подъёме |
|
Признаки неисправности в работе машины |
Коррекция с помощью Dr. ZX |
Примечание |
|
Совмещённая операция движения рукояти к стреле и вращения поворотной части: Скорость движения рукояти низкая. Если машина снабжена сигнализатором вращения поворотной части (по заказу), который является эффективным, сигнализатор вращения поворотной части продолжает звенеть. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления вращением поворотной части |
|
Совмещённая операция движения рукояти к стреле и вращения поворотной части: Скорость движения рукояти низкая. Если машина снабжена сигнализатором вращения поворотной части (по заказу), который является эффективным, сигнализатор вращения поворотной части продолжает звенеть. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления вращением поворотной части |
|
Во время управления в режиме НР (Высокой мощности) скорость подъёма стрелы не увеличивается. Совмещённая операция движения рукояти к стреле и подъёма стрелы: Скорость движения рукояти низкая. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления подъёмом стрелы |
|
Во время управления врежиме НР (Высокой мощности) скорость подъёма стрелы не увеличивается. Совмещённая операция движения рукояти к стреле и подъёма стрелы: Скорость движения рукояти низкая. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления подъёмом стрелы |
|
Во время управления в режиме НР (Высокой мощности) скорость движения рукояти к стреле не увеличивается. Совмещённая операция движения рукояти к стреле и вращения поворотной части: Скорость движения рукояти низкая. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления движением рукояти к стреле |
|
Во время управления в режиме НР (Высокой мощности) скорость движения рукояти к стреле не увеличивается. Совмещённая операция движения рукояти к стреле и вращения поворотной части: Скорость движения рукояти низкая. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления движением рукояти к стреле |
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11304-3 |
Ненормальное высокое давление на датчике давления управления передвижением |
Напряжение: Не ниже 4,75 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление в режиме НР (Высокой мощности) при передвижении Управление обогревателем Управление увеличением крутящего момента при передвижении Управление ограничением подачи насоса 1 Управление ограничением подачи насоса 2 Управление углом поворота наклонной шайбы гидромотора привода передвижения Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором передвижения |
|
11304-4 |
Ненормальное низкое давление на датчике давления управления передвижением |
Напряжение: Не выше 0,25 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление в режиме НР (Высокой мощности) при передвижении Управление обогревателем Управление увеличением крутящего момента при передвижении Управление ограничением подачи насоса 1 Управление ограничением подачи насоса 2 Управление углом поворота наклонной шайбы гидромотора привода передвижения Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором передвижения |
|
11307-3 |
Ненормальное высокое давление на датчике давления управления дополнительным рабочим оборудованием |
Напряжение: Не ниже 4,75 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление в режиме НР (Высокой мощности) при передвижении Управление обогревателем Управление углом поворота наклонной шайбы гидромотора привода передвижения |
|
11307-4 |
Ненормальное низкое давление на датчике давления управления дополнительным рабочим оборудованием |
Напряжение: Не выше 0,25 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление в режиме НР (Высокой мощности) при передвижении Управление обогревателем Управление углом поворота наклонной шайбы гидромотора привода передвижения |
|
Признаки неисправностей в работе машины. |
Коррекция с помощью Dr. ZX |
Примечание |
|
При передвижении на частоте вращения холостого хода частота вращения двигателя не увеличивается до определённой техническими условиями величины. При передвижении частота вращения двигателя не выходит из режима автоматического переключения на частоту вращения холостого хода. При передвижении частота вращения двигателя не выходит из режима еСо (Управление двигателем). Передвижение: Низкая скорость Во время работы дополнительного оборудования машина отклоняется от прямолинейного движения. Если машина снабжена сигнализатором передвижения (по заказу), сигнализатор передвижения продолжает звенеть. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления передвижением |
|
При передвижении на частоте вращения холостого хода частота вращения двигателя не увеличивается до определённой техническими условиями величины. При передвижении частота вращения двигателя не выходит из режима автоматического переключения на частоту вращения холостого хода. При передвижении частота вращения двигателя не выходит из режима ЕСО (Управление двигателем). Передвижение: Низкая скорость Во время работы дополнительного оборудования машина отклоняется от прямолинейного движения. Если машина снабжена сигнализатором передвижения (по заказу), сигнализатор передвижения продолжает звенеть. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления передвижением |
|
При работе дополнительного оборудования на частоте вращения холостого хода частота вращения двигателя не увеличивается до определённой техническими условиями величины. При работе дополнительного оборудования частота вращения двигателя не выходит из режима автоматического переключения на частоту вращения холостого хода. При работе дополнительного оборудования частота вращения двигателя не выходит из режима ЕСО (Управление двигателем). Несмотря на то, что работает дополнительное оборудование, скорость передвижения увеличивается. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления дополнительным рабочим оборудованием |
|
При работе дополнительного оборудования на частоте вращения холостого хода частота вращения двигателя не увеличивается до определённой техническими условиями величины. При работе дополнительного оборудования частота вращения двигателя не выходит из режима автоматического переключения на частоту вращения холостого хода. При работе дополнительного оборудования частота вращения двигателя не выходит из режима ЕСО (Управление двигателем). Несмотря на то, что работает дополнительное оборудование, скорость передвижения увеличивается. |
• Повторите диагностическую операцию В |
Проверьте электропроводку Замените датчик давления управления дополнительным рабочим оборудованием |
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11301
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11301-3 |
Ненормальное высокое напряжение на датчике давления управления вращением поворотной части |
Напряжение: Не ниже 4,75 В |
Управление рекуперативной функцией рукояти Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором вращения поворотной части |
|
11301-4 |
Ненормальное низкое напряжение на датчике давления управления вращением поворотной частью |
Напряжение: Не выше 0,25 В |
Управление рекуперативной функцией рукояти Управление подачей в контур дополнительного рабочегооборудования Управление сигнализатором вращения поворотной части |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11302
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11302-3 |
Ненормальное высокое напряжение на датчике давления управления подъёмом стрелы |
Напряжение: Не ниже 4,75 В |
Управление режимом НР (Высокой мощности ) Управление рекуперативной функцией рукояти Управление рекуперативной функцией копания Автоматическое управление мощностью при подъёме Управление подачей в контур дополнительного рабочего оборудования |
|
11302-4 |
Ненормальное низкое напряжение на датчике давления управления подъёмом стрелы |
Напряжение: Не выше 0,25 В |
Управление режимом НР (Высокой мощности ) Управление рекуперативной функцией рукояти Управление рекуперативной функцией копания Автоматическое управление мощностью при подъёме Управление подачей в контур дополнительного рабочего оборудования |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11303
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11303-3 |
Ненормальное высокое напряжение на датчике давления управления движением рукояти к стреле |
Напряжение: Не ниже 4,75 В |
Управление режимом НР (Высокой мощности ) Управление рекуперативной функцией рукояти Управление рекуперативной функцией копания Автоматическое управление мощностью при подъёме |
|
11303-4 |
Ненормальное низкое напряжение на датчике давления управления движением рукояти к стреле |
Напряжение: Не выше 0,25 В |
Управление режимом НР (Высокой мощности ) Управление рекуперативной функцией рукояти Управление рекуперативной функцией копания Автоматическое управление мощностью при подъёме |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11304
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11304-3 |
Ненормальное высокое напряжение на датчике давления управления передвижением |
Напряжение: Не ниже 4,75 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление режимом НР (Высокой мощности) при передвижении Управление обогревателем Управление увеличением крутящего момента при передвижении Управление ограничением подачи насоса 1 Управление ограничением подачи насоса 2 Управление углом поворота наклонной шайбы гидромотора привода передвижения Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором передвижения |
|
11304-4 |
Ненормальное низкое напряжение на датчике давления управления передвижением |
Напряжение: Не выше 0,25 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление режимом НР (Высокой мощности) при передвижении Управление обогревателем Управление увеличением крутящего момента при передвижении Управление ограничением подачи насоса 1 Управление ограничением подачи насоса 2 Управление углом поворота наклонной шайбы гидромотора привода передвижения Управление подачей в контур дополнительного рабочего оборудования Управление сигнализатором передвижения |

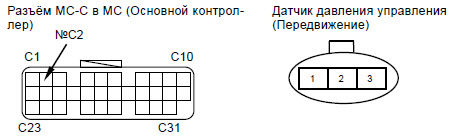

Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11307
|
Код неисправности |
Неисправность |
Причина |
Контуры управления, находящиеся под влиянием неисправности |
|
11307-3 |
Ненормальное высокое напряжение на датчике давления управления дополнительным рабочим оборудованием |
Напряжение: Не ниже 4,75 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление режимом НР (Высокой мощности) при передвижении Управление обогревателем Управление углом поворота угла наклонной шайбы гидромотора привода передвижения |
|
11307-4 |
Ненормальное низкое напряжение на датчике давления управления дополнительным рабочим оборудованием |
Напряжение: Не выше 0,25 В |
Управление автоматическим переключением на частоту вращения холостого хода Управление увеличением частоты вращения холостого хода Управление в режиме ЕСО (Управление двигателем) Управление режимом НР (Высокой мощности) при передвижении Управление обогревателем Управление углом поворота угла наклонной шайбы гидромотора привода передвижения |
Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)
СИГНАЛИЗАТОР РЫЧАГА БЛОКИРОВКИ СИСТЕМЫ УПРАВЛЕНИЯ
Сигнализатор рычага блокировки системы управления отображается на экране монитора.
