В случае если чрезвычайно снижены рабочие скорости, система управления насосами может работать со сбоями (A-3 и/или A-4). Неисправность системы управления также может стать причиной данной неисправности.

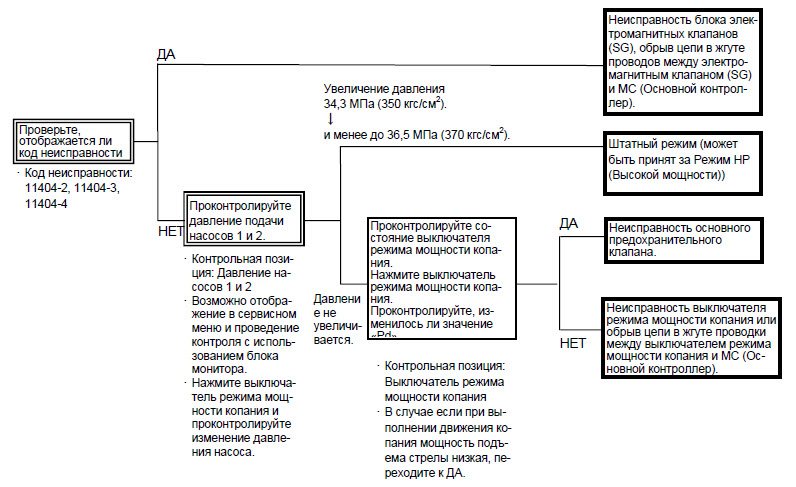

F-2 Даже если выключатель режима мощности копания нажат, мощность не увеличивается. Мощность подъема стрелы низкая при выполнении движения копания.
Соответствующий код неисправности MC (Основной контроллер): 11404-2, 11404-3, 11404-4

Обратитесь к главе СИСТЕМЫ/Управление мощностью копания и разделу Система автоматического увеличения мощности в техническом руководстве (Принципы работы).
Сначала проверьте соединения электропроводки

F-3 Некоторые гидроцилиндры не работают или снижена скорость.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Когда другие компоненты (гидромотора привода передвижения) работают в штатном режиме, насос системы управления (первичное давление управления) считается работоспособным.
В случае скорость одного движения ковша снижена, обратитесь к позиции F-6.
В случае если скорость одного движения рукояти к стреле снижена, обратитесь к позиции F-7.
В случае если скорость одного движения опускания стрелы снижена, обратитесь к позиции F-8.

F-4 Скорость рукояти снижена при выполнении совмещенного движения. При выполнении совмещенного движения подъема стрелы и движения рукояти к стреле, скорость подъема стрелы снижена. Скорость рукояти снижена при выполнении движения зачистки рукоятью.
Соответствующие коды неисправности MC (Основной контроллер): 11200-3, 11200-4, 11202-3, 11202-4, 11303-3, 11303-4, 11301-3, 11301-4, 11302-3, 11302-4, 11403-2, 11403-3, 11403-4.

Обратитесь к главе СИСТЕМЫ/Управление рекуперативной системой рукояти в Техническом руководстве (Принципы работы).

Гидрораспределитель системы управления (Сторона гидрораспределителя)

Гидрораспределитель

Сечение А-А

F-5 Скорость движения рукояти к стреле снижена при выполнении движения копания.
Соответствующие коды неисправности MC (Основной контроллер): 11200-3, 11200-4, 11202-3, 11202-4, 11301-3, 11301-4, 11302-3, 11302-4, 11402-2, 11402-3, 11402-4

Обратитесь к главе СИСТЕМЫ/Система управления/Рекуперативное управление при копании в техническом руководстве (Принципы работы).

F-6 Скорость ковша снижена при выполнении одного движения ковша к рукояти. Отсутствует плавность перемещения ковша при выполнении одного движения ковша к рукояти.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Может быть неисправен клапан управления подачей в контур ковша или рекуперативный клапан ковша.
Обратитесь к разделам ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ/Блок электромагнитных клапанов в техническом руководстве (Принципы работы).

Гидрораспределитель системы управления (Сторона гидрораспределителя)

F-7 В начале выполнения совмещенного движения, отсутствует плавность передвижения рукояти. Начало движение рукояти с несколько сниженной скоростью при выполнении одного движения рукояти к стреле. Эти неисправности часто имеют место при низкой температуре.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Обратитесь к разделам ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ/Блок электромагнитных клапанов в техническом руководстве (Принципы работы)

F-8 В начале выполнения совмещенного движения, отсутствует плавность передвижения стрелы. Стрела начинает двигаться с несколько сниженной скоростью при выполнении одного движения стрелой.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Обратитесь к разделам ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ/Блок электромагнитных клапанов в техническом руководстве (Принципы работы)

F-9 Когда используется режим подъема стрелы или движения рукояти от стрелы, стрела или рукоять начинает движение после незначительного опускания.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

ПРИМЕЧАНИЕ:

В течение начальной стадии рабочего цикла, низкие значения давления рабочей жидкости и подачи насоса. По этой причине, если обратный клапан нагрузки работает со сбоями, рабочая жидкость в поршневой полости гидроцилиндра стрелы возвращается назад в контур через обратный клапан нагрузки, заставляя гидроцилиндр стрелы выполнить движение втягивания штока.
Так как давление рабочей жидкости и подача насоса низкие, при наличии перетечек рабочей жидкости из поршневой полости (A) в штоковую полость (B) из-за повреждения поршня гидроцилиндра стрелы или стенок гидроцилиндра, шток гидроцилиндра стрелы может незначительно втягивать в ходе начальной стадии рабочего цикла. Кроме того, в этом случае развиваемое гидроцилиндром усилие уменьшается, что, в свою очередь приводит к увеличению дрейфа в гидроцилиндре.

F-10 Значительный дрейф рабочего оборудования.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Проверка внутренней перетечки гидроцилиндра стрелы

1. Установите ковш, заглубив зубья в грунт и полностью втянув шток гидроцилиндра ковша, а шток гидроцилиндра рукояти при этом должен быть полностью выдвинут.

2. Отсоедините шланги со стороны штоковой полости гидроцилиндра стрелы. Слейте рабочую жидкость из шлангов и гидроцилиндров. (Заглушите открытые концы шланга).

3. Втяните шток гидроцилиндра рукояти, оторвав ковш от грунта. Если рабочая жидкость вытекает из трубопроводов, от которых отсоединены шланги, а шток гидроцилиндра стрелы втянут, имеет место утечка рабочей жидкости в гидроцилиндрах стрелы. В случае если рабочая жидкость из трубопровода с отсоединенным шлангом не вытекает, а шток гидроцилиндра стрелы втянут, это говорит о наличии течи рабочей жидкости в гидрораспределителе.

Порядок регулирования:
Ослабьте (1), и затяните (2).
Момент затяжки:
(1) - 13 Н·м (1,3 кгс·м)
(2) - 7 Н·м (0,7 кгс·м)

F-11 Скорость опускания стрелы превышает скорость других исполнительных устройств при выполнении совмещенных операций.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Может быть неисправен отсечной клапан регулирования подачи в контур опускания стрелы или клапан управления подачей в контур стрелы.
Обратитесь к главе СИСТЕМЫ/Гидравлическая система и ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ/Блок электромагнитных клапанов в техническом руководстве (Принципы работы).
В случае если скорость опускания стрелы при выполнении одного движения снижена, обратитесь к позиции F-8.

F-12 Машина не может быть вывешена над грунтом.
Соответствующий код неисправности MC (Основной контроллер): Отсутствует

Может быть неисправен отсечной клапан регулирования подачи в контур опускания стрелы или клапан управления подачей в контур стрелы.
Обратитесь к главе СИСТЕМЫ/Гидравлическая система и ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ/Блок электромагнитных клапанов в техническом руководстве (Принципы работы).
В случае если скорость опускания стрелы при выполнении одного движения снижена, обратитесь к позиции F-8.
