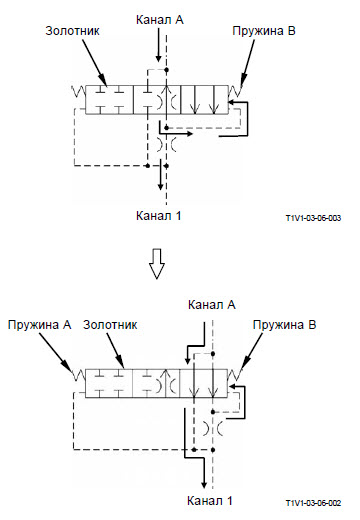

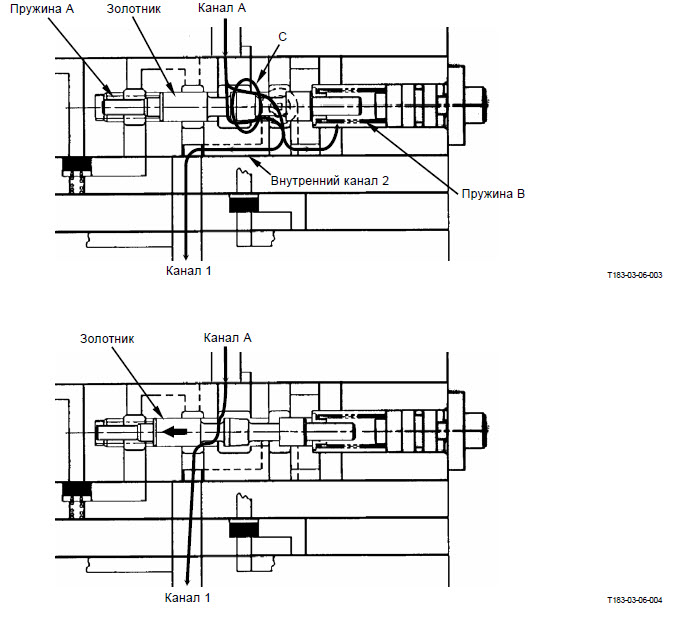

Давление управления подъемом стрелы направляется в канал А и оказывает действие на золотник.

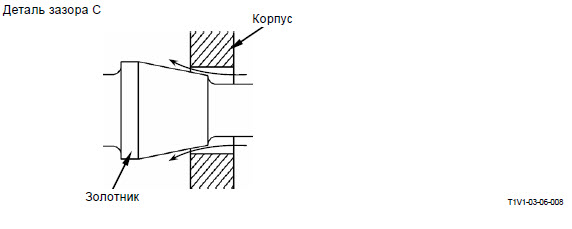

Сразу же после начала операции низкое давление управления поступает в полость пружины В через зазор между золотником и корпусом. В это же время давление управления поступает в канал 1 через внутренний канал 2.
Когда давление управления возрастает, давление в полости пружины В тоже возрастает, золотник толкает пружину А и перемещается влево.Так как золотник смещается, канал А соединяется с каналом 1, и давление в канале 1 возрастает, в результате чего золотник в гидрораспределителе тоже смещается.

Во время подъема стрелы

Во время опускания стрелы (Противоударная функция)

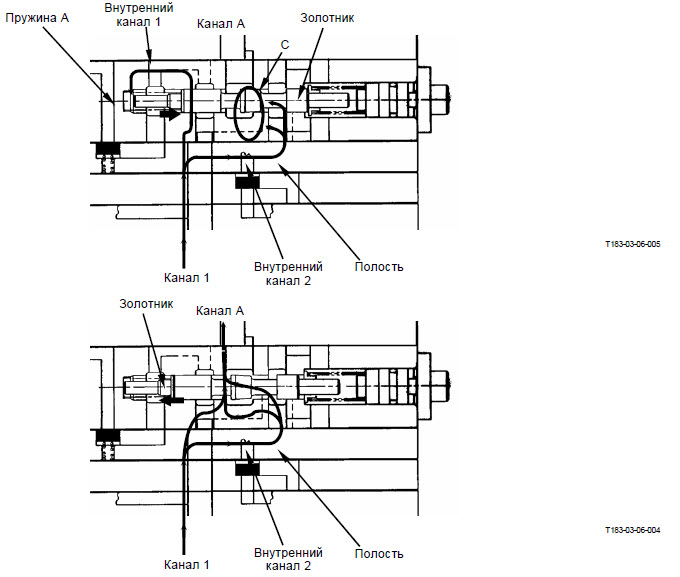

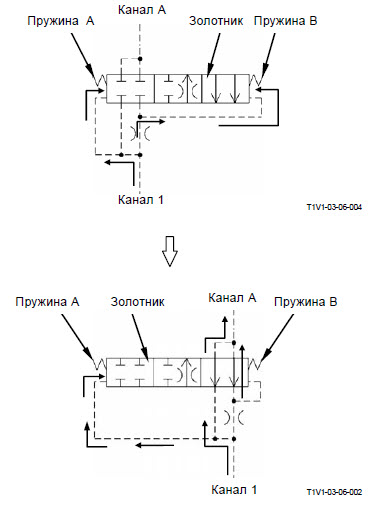

Когда стрела опускается, сливаемая рабочая жидкость из золотника подъема стрелы в гидрораспределителе направляется в канал 1.
Так как золотник блокирует проход между каналом 1 и каналом А, сливаемая рабочая жидкость поступает прямо в канал А.
Канал 1 соединяется с золотником на стороне пружины А через внутренний канал 1 и с полостью через внутренний канал 2.

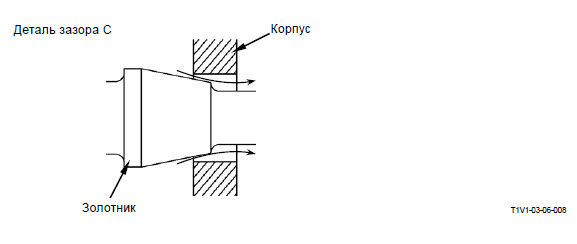

Рабочая жидкость из полости течет через зазор С между золотником и корпусом, и давление в полости понижается. Золотник перемещается вправо под воздействием давления со стороны пружины А. Вследствие этого зазор С между золотником и корпусом закрывается, и рабочая жидкость блокируется.
Когда зазор С закрывается, давление в полости возрастает, и золотник перемещается влево. Поэтому зазор С открывается снова, и рабочая жидкость поступает в канал А.
Поскольку операции, указанные в пунктах 4 - 5, повторяются, рабочая жидкость постепенно сливается в канал А, в результате чего золотник управления медленно возвращается в исходное положение.

Во время опускания стрелы (Противоударная функция)
