Проверка целостности цепи электрической проводки HITACHI Zaxis

Гидравлический  экскаватор класс 330-3

Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите info@mobile-mechanics.ru

звоните 8 929 5051717

             8 926 5051717



ПРОВЕРКА ЦЕЛОСТНОСТИ ЦЕПИ


Проверка целостности однопроводной цепи


Разъедините разъемы жгута проводов с обоих концов, и проверьте целостность цепи между ними:
Если показание омметра:
0 Ом = Цепь не нарушена
∞ Ом = Обрыв цепи

ПРИМЕЧАНИЕ: Когда один разъема находится далеко от другого, соедините один конец разъема (A) с массой машины, используя зажим «крокодил». Затем проверьте целостность цепи жгута проводов с использованием рамы машины, как показано на рисунке.


Если показание омметра: 0 Ом = Цепь не нарушена
∞ Ом = Обрыв цепи



Проверка короткого замыкания однопроводной цепи


Разъедините разъемы жгута проводов с обоих концов и проверьте целостность цепи между одним разъемом жгута проводов и рамой машины:
Если показание омметра:
0 Ом = Имеет место короткое замыкание.
∞ Ом = Короткого замыкания нет.



Проверка целостности многопроводной цепи

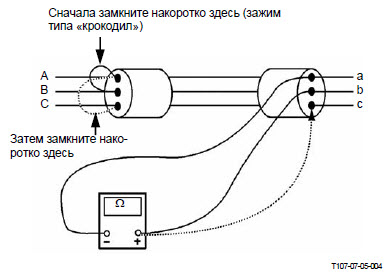

Разъедините разъемы жгута проводов с обоих концов и замкните накоротко два зажима (A) и (B) в разъеме с одной стороны, как показано на рисунке. Затем проверьте целостность цепи между зажимами (a) и (b) в разъеме с другой стороны. Если показание омметра «бесконечность», имеет место обрыв в цепи (A) - (a) или (B) - (b). Для определения цепи, в которой произошел обрыв, проведите проверку целостности цепи, используя однопроводной метод, на каждой из цепей, или же после изменения короткозамкнутых зажимов с (A) - (B) на (A) - (C), проверьте целостность цепи еще раз между зажимами (a) и (c).

ПРИМЕЧАНИЕ: Проведя проверку целостности многопроводной цепи дважды, можно узнать, в какой цепи имеется обрыв. С короткозамкнутыми зажимами (A) и (C), проверьте целостность цепи между зажимами (a) и (c).


Если показание омметра:
0 Ом = в цепи (B) - (b) имеется обрыв.
∞ Ом = в цепи (A) - (a) имеется обрыв.



Проверка короткого замыкания многопроводной цепи


Разъедините разъемы жгута проводов с обоих концов и проверьте целостность цепи между зажимами (A) и (B) или (C).
Если показание омметра:
0 Ом = в цепях имеется обрыв.
∞ Ом = обрыва нет.
