ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ CAN HITACHI Zaxis

Гидравлический  экскаватор класс 330-3

Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите info@mobile-mechanics.ru

звоните 8 929 5051717

             8 926 5051717



ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ CAN (СЕТЬ СВЯЗИ КОНТРОЛЛЕРОВ)

  • Сначала проверьте соединения проводов.



Разъём

MC (Основной контроллер)
Разъем MC-C (Конец жгута проводов)

ICF (Информационный контроллер)
Разъем ICF-C (Конец жгута проводов)

ECM (Блок управления двигателем)
Разъем (Конец жгута проводов)

Блок монитора
Разъем Monitor-B (Конец жгута проводов)

Проверка проводимости в электропроводке CAN (Сеть связи контроллеров)



ВАЖНО: Прежде чем проверять проводимость электропроводки, поверните выключатель электросистемы в положение OFF (Выключено).

  • Между МС (Основной контроллер) и блоком ЕСМ (Блок управления двигателем)

Электропроводка СAN (Сторона высокого напряжения)
Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов в МС (Основной контроллер) и контактом №18 разъёма на конце жгута проводов в блоке ЕСМ (Блок управления двигателем).


Электропроводка СAN (Сторона низкого напряжения)
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов в МС (Основной контроллер) и контактом №37 разъёма на конце жгута проводов в блоке ЕСМ (Блок управления двигателем).

Разъем
MC (Основной контроллер)
Разъем MC-C (Конец жгута проводов)

ECM (Блок управления двигателем)
Разъем (Конец жгута проводов)

  • Между МС (Основной контроллер) и ICF (Информационный контроллер)

Электропроводка СAN (Сторона высокого напряжения)
Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов в МС (Основной контроллер) и контактом №С5 разъёма ICF-C на конце жгута проводов в ICF (Информационный контроллер)

Электропроводка СAN (Сторона низкого напряжения)
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов в МС (Основной контроллер) и контактом №С11 разъёма ICF-C на конце жгута проводов в ICF (Информационный контроллер).

Разъем MC (Основной контроллер)
Разъем MC-C (Конец жгута проводов)

ICF (Информационный контроллер)
Разъем ICF-C (Конец жгута проводов)

  • Между МС (Основной контроллер) и блоком монитора

Электропроводка СAN (Сторона высокого напряжения)
Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов в МС (Основной контроллер) и контактом №В7 разъёма Монитор-В на конце жгута проводов в блоке монитора.

Электропроводка СAN (Сторона низкого напряжения)
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов в МС (Основной контроллер) и контактом №В6 разъёма Монитор-В на конце жгута проводов в блоке монитора.

Разъем
MC (Основной контроллер)
Разъем MC-C (Конец жгута проводов)

Блок монитора
Разъем Монитор-B (Конец жгута проводов)

Проверка отсутствия проводимости между цепью CAN и цепью заземления

ВАЖНО: Прежде чем проверять проводимость электропроводки, поверните выключатель электросистемы в положение OFF (Выключено)

  • В случае проводимости цепь между CAN и цепью заземления замыкается.
  • В случае отсутствия проводимости эта цепь является нормальной.

MC (Основной контроллер)

Между цепью CAN (Сторона высокого напряжения) и цепью заземления

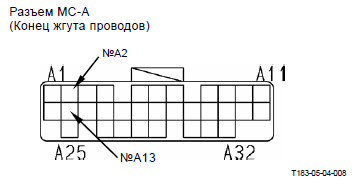

Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №А2 разъёма МС-А на конце жгута проводов.

Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №А13 разъёма МС-А на конце жгута проводов.

Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №В8 разъёма МС-В на конце жгута проводов.
Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №В18 разъёма МС-В на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и цепью заземления
Проверьте проводимость между контактом №С5 разъёма МС-С на конце жгута проводов и контактом №А2 разъёма МС-А на конце жгута проводов.
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №А13 разъёма МС-А на конце жгута проводов.

Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №В8 разъёма МС-В на конце жгута проводов.
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №В18 разъёма МС-В на конце жгута проводов.

  • Блок ЕСМ (Блок управления двигателем)

Между цепью CAN (Сторона высокого напряжения) и цепью заземления

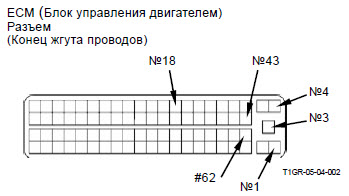

Проверьте проводимость между контактами №18 и №1 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №18 и №3 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №18 и №4 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №18 и №43 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №18 и №62 разъёма на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и цепью заземления

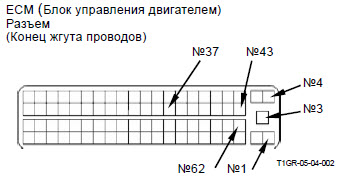

Проверьте проводимость между контактами №37 и №1 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №37 и №3 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №37 и №4 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №37 и №43 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №37 и №62 разъёма на конце жгута проводов.

  • ICF (Информационный контроллер)

Между цепью CAN (Сторона высокого напряжения) и цепью заземления


Проверьте проводимость между контактами №С5 и №С14 разъёма ICF-C на конце жгута проводов.
Проверьте проводимость между контактами №С5 и №С15 разъёма ICF-C на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и цепью заземления


Проверьте проводимость между контактами №С11 и №С14 разъёма ICF-C на конце жгута проводов.
Проверьте проводимость между контактами №С11 и №С15 разъёма ICF-C на конце жгута проводов.

  • Блок монитора

Между цепью CAN (Сторона высокого напряжения) и цепью заземления


Проверьте проводимость между контактами №В7 и №В11 разъёма на конце жгута проводов в блоке монитора.

Между цепью CAN (Сторона низкого напряжения) и цепью заземления


Проверьте проводимость между контактами №В6 и №В11 разъёма на конце жгута проводов в блоке монитора.

Проверка отсутствия проводимости между цепью CAN и силовой схемой

ВАЖНО: Прежде чем проверять проводимость электропроводки, поверните выключатель электросистемы в положение OFF (Выключено)

  • В случае проводимости цепь между CAN и силовой схемой замыкается.
  • В случае отсутствия проводимости эта цепь является нормальной.

MC (Основной контроллер)
Между цепью CAN (Сторона высокого напряжения) и силовой схемой

Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №А1 разъёма МС-А на конце жгута проводов.

Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №А12 разъёма МС-А на конце жгута проводов.

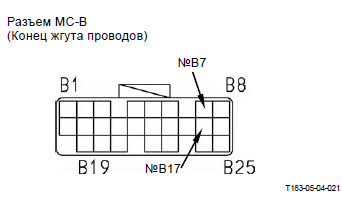

Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №В7 разъёма МС-В на конце жгута проводов.
Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №В17 разъёма МС-В на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и силовой схемой


Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №А2 разъёма МС-А на конце жгута проводов.
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №А12 разъёма МС-А на конце жгута проводов.

Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №В7 разъёма МС-В на конце жгута проводов.
Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №В17 разъёма МС-В на конце жгута проводов.

  • Блок ЕСМ (Блок управления двигателем)

Между цепью CAN (Сторона высокого напряжения) и силовой схемой


Проверьте проводимость между контактами №18 и №2 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №18 и №5 разъёма на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и силовой схемой


Проверьте проводимость между контактами №37 и №2 разъёма на конце жгута проводов.
Проверьте проводимость между контактами №37 и №5 разъёма на конце жгута проводов.

  • ICF (Информационный контроллер)

Между цепью CAN (Сторона высокого напряжения) и силовой схемой

Проверьте проводимость между контактами №С5 и №С1 разъёма ICF-C на конце жгута проводов.
Проверьте проводимость между контактами №С5 и №С2 разъёма ICF-C на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и силовой схемой


Проверьте проводимость между контактами №С11 и №С1 разъёма ICF-C на конце жгута проводов.
Проверьте проводимость между контактами №С11 и №С2 разъёма ICF-C на конце жгута проводов.

  • Блок монитора

Между цепью CAN (Сторона высокого напряжения) и силовой схемой

Проверьте проводимость между контактом №В7 разъёма монитор-В на конце жгута проводов в блоке монитора и контактом №А16 разъёма монитор-А на конце жгута проводов в блоке монитора.

Между цепью CAN (Сторона низкого напряжения) и силовой схемой


Проверьте проводимость между контактом №В6 разъёма монитор-В на конце жгута проводов в блоке монитора и контактом №А16 разъёма монитор-А на конце жгута проводов в блоке монитора.

Проверка отсутствия проводимости между цепью CAN и цепью электрических сигналов выключателя электросистемы

ВАЖНО: Прежде чем проверять проводимость электропроводки, поверните выключатель электросистемы в положение OFF (Выключено).

  • В случае проводимости цепь между CAN и цепью электрических сигналов выключателя электросистемы замыкается.
  • В случае отсутствия проводимости эта цепь является нормальной.



  • MC (Основной контроллер)


Между цепью CAN (Сторона высокого напряжения) и цепью электрических сигналов выключателя электросистемы


Проверьте проводимость между контактом №С4 разъёма МС-С на конце жгута проводов и контактом №В16 разъёма МС-В на конце жгута проводов

Между цепью CAN (Сторона низкого напряжения) и цепью электрических сигналов выключателя электросистемы


Проверьте проводимость между контактом №С15 разъёма МС-С на конце жгута проводов и контактом №В16 разъёма МС-В на конце жгута проводов.

  • Блок ЕСМ (Блок управления двигателем)

Между цепью CAN (Сторона высокого напряжения) и цепью электрических сигналов выключателя электросистемы


Проверьте проводимость между контактами №18 и №24 разъёма на конце жгута проводов.

Между цепью СAN (Сторона низкого напряжения) и цепью электрических сигналов выключателя электросистемы


Проверьте проводимость между контактами №37 и №24 разъёма на конце жгута проводов.

  • ICF (Информационный контроллер)

Между цепью CAN (Сторона высокого напряжения) и цепью электрических сигналов выключателя электросистемы


Проверьте проводимость между контактами №С5 и №С7 разъёма ICF-C на конце жгута проводов.

Между цепью CAN (Сторона низкого напряжения) и цепью электрических сигналов выключателя электросистемы


Проверьте проводимость между контактами №С11 и №С7 разъёма ICF-C на конце жгута проводов.

  • Блок монитора

Между цепью CAN (Сторона высокого напряжения) и силовой схемой


Проверьте проводимость между контактом №В7 разъёма монитор-В на конце жгута проводов в блоке монитора и контактом №А7 разъёма монитор-А на конце жгута проводов в блоке монитора

Между цепью CAN (Сторона низкого напряжения) и силовой схемой


Проверьте проводимость между контактом №В6 разъёма монитор-В на конце жгута проводов в блоке монитора и контактом №А7 разъёма монитор-А на конце жгута проводов в блоке монитора.

Проверка отсутствия проводимости в электропроводке CAN

ВАЖНО: Прежде чем проверять проводимость электропроводки, поверните выключатель электросистемы в положение OFF (Выключено).

  • В случае проводимости цепь между СAN (Сторона высокого напряжения) и CAN (Сторона низкого напряжения) замыкается.
  • В случае отсутствия проводимости эта цепь является нормальной.



  • Разъем MC-C

Проверьте проводимость между контактами №С4 и №С15 разъёма МС-С на конце жгута проводов в МС (Основной контроллер).

  • Разъём ЕСМ (Блок управления двигателем)

Проверьте проводимость между контактами №18 и №37 разъёма на конце жгута проводов в ЕСМ (Блок управления двигателем).

  • Разъём ICF-C

Проверьте проводимость между контактами №С5 и №С11 разъёма ICF-C на конце жгута проводов в ICF (Информационный контроллер).

  • Разъём Монитор-В в блоке монитора

Проверьте проводимость между контактами №В6 и №В7 разъёма монитор-В на конце жгута проводов в блоке монитора.

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11910

  • Сначала проверьте соединения проводов.

Разъем

МС (Основной контроллер)
Разъём МС-С (Конец жгута проводов)

ЕСМ (Блок управления двигателем)

Разъём (Конец жгута проводов)

Разъёмы

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11918



Код неисправности

Неисправность

Причина

Контуры управления, находящиеся под влиянием неисправности

11918-2

Данные о рабочем режиме, полученные от блока монитора

Неисправность электропроводки в CAN (Сеть связи контроллеров)

Управление увеличением рабочей скорости до­полнительного оборудования

Управление ограничением рабочей скорости до­полнительного оборудования

Управление уменьшением крутящего момента насоса дополнительного оборудования

Управление ограничением подачи насоса 1

Управление ограничением подачи насоса 2

Управление подачей в контур дополнительного рабочего оборудования

Управление переключением клапана в контуре дополнительного рабочего оборудования







КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11918

  • Сначала проверьте соединения проводов.

Разъем

МС (Основной контроллер)
Разъём МС-С (Конец жгута проводов)

Монитор

Разъём Монитор-В
(Конец жгута проводов)

Разъёмы

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11911



Код неисправности

Неисправность

Причина

Контуры управления, находя­щиеся под влиянием неис­правности

11911-2

Сигнал системы безопасности, полученный от блока монито­ра

Неисправность электропроводки в CAN (Сеть связи контроллеров)



Предотвращение кражи часто­ты вращения двигателя, кру­тящего момента двигателя





КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11911

  • Сначала проверьте соединения проводов.

Разъем

МС (Основной контроллер)
Разъём МС-С (Конец жгута проводов)

Монитор

Разъём Монитор-В
(Конец жгута проводов)

Разъёмы

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11920

Код неисправности

Неисправность

Причина

Контуры управления, находя­щиеся под влиянием неис­правности

11920-2

Данные о подаче топлива, полученные от ЕСМ (Блок управления двигателем)

Неисправность электропроводки в CAN (Сеть связи контроллеров)



Управление подачей топлива





КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11920

  • Сначала проверьте соединения проводов.

Разъем

МС (Основной контроллер)
Разъём МС-С (Конец жгута проводов)

ЕСМ (Блок управления двигателем)
Разъём (Конец жгута проводов)

Разъём

КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11914



Код неисправности

Неисправность

Причина





Контуры управления, находя­щиеся под влиянием неис­правности

11914-2

Данные о температуре охла­ждающей жидкости в радиа­торе, полученные от ЕСМ (Блок управления двигателем)

Неисправность в электропроводке

Управление обогревателем





КОДЫ НЕИСПРАВНОСТЕЙ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11914

  • Сначала проверьте соединения проводов.

Разъем

МС (Основной контроллер)
Разъём МС-С (Конец жгута проводов)

ЕСМ (Блок управления двигателем)
Разъём (Конец жгута проводов)

Разъёмы

ДРУГИЕ НЕИСПРАВНОСТИ
КОД НЕИСПРАВНОСТИ В ФУНКЦИИ ОСНОВНОГО КОНТРОЛЛЕРА 11901

Код неисправности

Неисправность

Причина

Контуры управления, находящиеся под влиянием неисправности

11901-3

Высокое напряжение на датчике тем­пературы рабочей жидкости

Напряжение: Не ниже 4,52 В

Управление автоматическим прогре­вом машины

Управление рекуперативной функци­ей рукояти

Управление рекуперативной функци­ей копания

11901-4

Низкое напряжение на датчике тем­пературы рабочей жидкости

Напряжение: Не выше 0,23 В

Управление автоматическим прогре­вом машины

Управление рекуперативной функци­ей рукояти

Управление рекуперативной функци­ей копания





Технические характеристики датчика температуры рабочей жидкости



Температура рабочей жидкости (°С) Сопротивление (кОм)
-20 16,2±1,6
0 (5,88)
20 2,45±0,24
40 (1,14)
60 (0,534)
80 0,322

Разъём (Разъём на конце жгута проводов, как он виден со стороны открытого конца)



Предоставляем по запросу консультации и осуществляем бесплатную техническую поддержку и консультации

пишите info@mobile-mechanics.ru

звоните 8 929 5051717

             8 926 5051717

Нам можно написать

captha

Х

8 (800) 707-17-75

8 (926) 505-17-17
