УПРАВЛЕНИЕ ДВИГАТЕЛЕМ

Управление двигателем состоит из следующих функций.

• Управление переключателем управления двигателем
• Управление в режиме НР (высокой мощности)
• Управление в режиме высокой скорости пе­редвижения
• Управление в режиме Е (экономичном)
• Управление автоматическим переключением на частоту вращения холостого хода
• Управление автоматическим разогревом
• Управление увеличением частоты вращения холостого хода
• Управление обогревателем
• * Управление увеличением скорости рабочего оборудования
• * Управление ограничением скорости рабочего оборудования

*Только для машин с дополнительным обору­дованием, поставляемым по специальному заказу.

ПРИМЕЧАНИЕ: Dr. ZX может отменить управление в режиме НР (вы­сокой мощности). Настройка сохраняется даже при пово­роте выключателя электро­системы в положение OFF (Выключено).

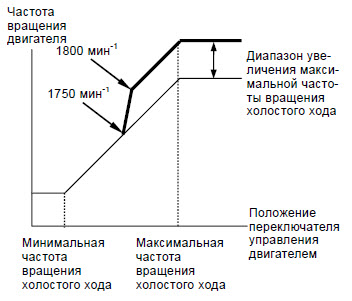

Управление увеличением скорости передви­жения

Назначение: Увеличивает частоту вращения дви­гателя и скорость передвижения ма­шины во время выполнения отдель­ной операции передвижения.

ZAXIS200-3, ZAXIS240-3

Работа:

1. При наличии нижеописанных условий и когда переключатель режима передвижения нахо­дится в положении максимальной скорости холостого хода, основной контроллер (МС) передает сигнал на блок управления двигате­лем (ЕСМ), эквивалентный заданной частоте вращения двигателя через CAN (сеть связи контроллеров).
2. Блок управления двигателем (ЕСМ) увеличи­вает частоту вращения двигателя на 100 мин^-1 относительно частоты вращения, заданной переключателем управления двигателем, в результате чего скорость передвижения уве­личивается.

Условия:

1. Положение переключателя управления двига­телем: Максимальная частота вращения хо­лостого хода.
2. Операция передвижения: Выполняется.
3. Рабочее оборудование: не действует (в начале передвижения).
4. Давление подачи насосов 1 и 2: давление по­дачи обоих насосов высокое. (Справочно: 15 МПа (153 кгс/см²).

Управление в режиме Е (экономичном)

Назначение: Уменьшение частоты вращения дви­гателя, заданной переключателем управления двигателем, в соответст­вии с давлением управления насосом и средним давлением подачи насоса с целью уменьшения потребления топлива и уровня шума.

Работа:

1. Когда частота вращения двигателя, заданная переключателем управления двигателем, со­ставляет не менее 1800 мин^-1, переключатель режима мощности находится в положении режима Е (экономичного), давление управле­ния насосами и среднее давление подачи на­сосов соответствует нижеприведенным усло­виям, то основной контроллер (МС) передает сигналы, эквивалентные заданной частоте вращения двигателя, на блок управления двигателем (ЕСМ) через CAN (сеть связи кон­троллеров).
2. Блок управления двигателем (ЕСМ) уменьша­ет частоту вращения двигателя относительно значения, заданного переключателем управ­ления двигателем.
3. Если давление управления насосами высокое, а среднее давление подачи насосов низкое, основной контроллер (МС) передает сигнал, эквивалентный заданной частоте вращения двигателя, на блок управления двигателем (ЕСМ) через CAN (сеть связи контроллеров).
4. Блок управления двигателем (ЕСМ) увеличи­вает частоту вращения двигателя на 200 мин^-1.

Условия: Давление управления насосами: Низкое (Не более 3 МПа (31 кгс/см²)) Среднее давление подачи насосов: Высокое (17 МПа (173 кгс/см²)).

Управление автоматическим переключением на частоту вращения холостого хода

Назначение: Уменьшение частоты вращения дви­гателя с целью снижения потребле­ния топлива и уровня шума при ней­тральном положении всех рычагов управления.

Работа:

1. Если выключатель автоматического переключения на частоту вращения холостого хода находится в положении ON (Включено), то спустя приблизительно 3,5 с после возврата рычага управления в нейтральное положение основной контроллер (МС) передает сигналы, эквивалентные автоматической частоте вращения холостого хода двигателя, на блок управления двигателем (ЕСМ) через CAN (сеть связи контроллеров).
2. Блок управления двигателем (ЕСМ) изменяет частоту вращения двигателя до значения автоматической частоты вращения холостого хода двигателя.
3. Как только один из рычагов управления перемещается (датчики давления в контурах передвижения и рабочего оборудования: положение ON (Включено)), основной контроллер (МС) преобразует сигналы, передаваемые на блок управления двигателем (ЕСМ), в сигналы, эквивалентные частоте вращения двигателя, заданной переключателем управления двигателем.
4. Блок управления двигателем (ЕСМ) изменяет частоту вращения двигателя до первоначального значения.

ВАЖНО: Перед регулировкой автоматической частоты вращения холостого хода отключите управление автоматическим разогревом с помощью Dr. ZX. Прежде, чем начать регулировку, выждите 15 минут после пуска двигателя. Управление автоматическим разогревом можно временно отменить с помощью Dr. ZX.
После того, как выключатель электросистемы будет повернут в положение OFF (Выключено), управление автоматическим разогревом снова включится.

ВАЖНО: Частоту вращения автоматического разогрева можно регулировать с помощью Dr. ZX.

Управление увеличением частоты вращения холостого хода

Назначение: Предотвращение неравномерного движения при работе двигателя на низкой частоте вращения.

Работа:

1. Если при передвижении или функционировании рабочего оборудования частота холостого хода двигателя немного выше минимальной, основной контроллер (МС) передает сигналы, эквивалентные заданной частоте вращения двигателя, на блок управления двигателем (ЕСМ) через CAN (сеть связи контроллеров).
2. Блок управления двигателем (ЕСМ) увеличивает частоту вращения двигателя до средней частоты вращения холостого хода.

Управление обогревателем

Назначение: Увеличение скорости повышения температуры обогревателя кабины при повышении частоты вращения двигателя в холодную погоду.

Работа:

1. Если при запуске двигателя имеют место ни­жеописанные условия, основной контроллер (МС) передает сигналы, эквивалентные за­данной частоте вращения двигателя, на блок управления двигателем (ЕСМ) через CAN (сеть связи контроллеров).
2. Блок управления двигателем (ЕСМ) увеличи­вает частоту вращения двигателя до значения, превышающего максимальную частоту холостого хода.

Условия:

• Переключатель управления двигателем: По­ложение максимальной частоты вращения холостого хода.
• Рабочее оборудование: Не действует.
• Операция передвижения: Не выполняется.
• Температура охлаждающей жидкости: Менее 5°С.
• Датчики давления управления насосами 1 и 2: 0,5 МПа (5,1 кгс/см²) на обоих насосах.

Управление увеличением скорости рабочего оборудования (только для машин с дополни­тельным рабочим оборудованием)

Назначение: Увеличение максимальной частоты вращения двигателя до частоты, требуемой для функционирования рабочего оборудования (гидромолота, вибромолота, бетоноизмельчителей вторичного и первичного дробления), заданной с помощью Dr. ZX для режима функционирования рабочего оборудования.

Работа:

1. В случае функционирования рабочего обору­дования при наличии нижеописанных условий основной контроллер (МС) передает сигналы, эквивалентные заданной частоте вращения двигателя, установленную Dr. ZX, на блок управления двигателем (ЕСМ) через CAN (сеть связи контроллеров).
2. Блок управления двигателем (ЕСМ) увеличи­вает частоту вращения двигателя до частоты вращения, необходимой для функционирова­ния рабочего оборудования, установленную Dr. ZX.

Условия:

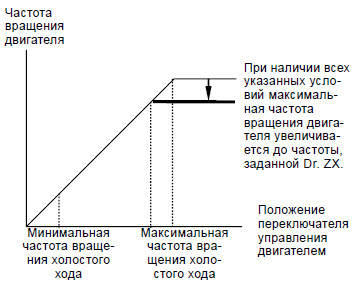

• Dr. ZX: увеличивает максимальную частоту вращения двигателя до повышенной частоты вращения, требуемой для функционирования рабочего оборудования (гидромолота, вибро­молота, бетоноизмельчителей вторичного и первичного дробления) на повышенной скоро­сти.
• Переключатель управления двигателем: По­ложение максимальной частоты вращения холостого хода.
• Переключатель режима мощности: Положение режима НР (высокой мощности).
• Дополнительное рабочее оборудование: Действует.
• Переключатель режима работы: Тип рабочего оборудования выбирается на мониторе в ре­жиме рабочего оборудования, заданного по­средством Dr. ZX.
